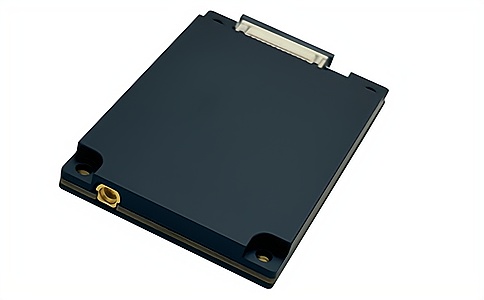

Impinj Gen2X超高频打印机RFID模块UR3123

RFID读写器模块UR3123基于IMPINJ最新E系列引擎平台设计，领先支持IMPINJ Gen2X增强性能。内置正交分解式打印机专用标签定位和校准算法，轻松面对小尺寸密集排列标签等复杂打印环境、完美满足不同结构RFID打印机对于多品类、多场景标签的全方位打印需求，重量100g，单天线接口，小尺寸设计完美适配打印机RFID模块嵌入式应用。全面支持测温/LED等各类传感电子标签，是打印机RFID模块集成、读写器开发、手持终端开发、嵌入式系统开发的理想RFID识别核心。

基于Impinj E310芯片深度开发，充分支持ISO18000-6C EPC CLASS1 G2标准电子标签。

工作频率840～960MHz，可按不同国家或地区调整。

支持广谱跳频(FHSS)或定频发射，支持RSSI功能。

输出功率5-33dBm可调，精度±1dB。

支持外接高增益天线，读取距离超12米（外接8dBiL天线，标签E41）。

峰值标签询查速度超350张/秒，能快速处理海量电子标签。

电子标签缓存容量1000张@96bit EPC或750张@128bits EPC。

支持EPC和TID两种防冲突模式，11种链路模式适配不同场景，三种智能盘存模式精准适配高密度快速读取到远距离弱信号捕捉的复杂场景。

支持应答模式和自动实时询查模式。

电源电压：DC5V（极限6V），单+4.5V~+5.5V低功耗设计

工作电流：1.5A（最大1.65A）

工作温度：-20°C ~ +55°C

存储温度：-20°C ~ +85°C

工作湿度：<95% @ 25°C（无凝露）

应用案例：RFID模块UR3123应用于服装管理标签绑定

1-2：GND地

3-4：VCC电源

5：GPO1通用输出口1（3.3V TTL电平）

6：GPO2通用输出口2（3.3V TTL电平）

7：GPI1通用输入口1（3.3V TTL电平）

8：BUZZER蜂鸣器输出（高电平有效，已驱动可输出电流）

9：RXD串行通讯数据输入端

10：TXD串行通讯数据输出端

11-12：Reserved保留

13：GPI2通用输入口2（3.3V TTL电平）

14：EN使能端（高电平有效，可选择内部10k电阻上拉至VCC）

15：RS485_CTRL RS485方向控制

1路MMCX-J型天线接口，4路GPIO接口（2输入2输出），支持RS232串行通讯接口（3.3V TTL电平）。支持天线自动微调谐和天线失效检测，接收灵敏度<-75dBm，支持信号RSSI值检测。外置散热片空气冷却散热，稳定性高。

提供C语言指令集、C#与Delphi与JAVA等语言演示软件及源代码、C#与VB与JAVA等语言DLL库及说明文档。

打印机RFID模块集成、手持终端开发、RFID读写器开发、嵌入式系统开发、智能设备集成等无线射频识别系统。
