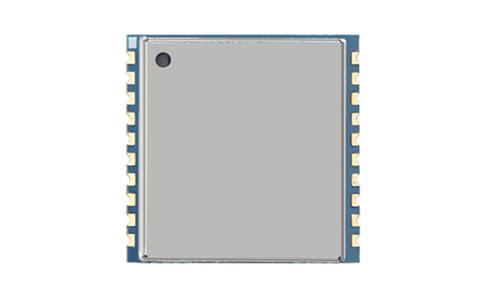

IMPINJ E系列芯片开发超高频微小型RFID读写器模块UR3113

RFID读写器模块UR3113基于IMPINJ最新E系列引擎平台设计，尺寸仅17mm×17mm×2.5mm，重量1.7g。以超小尺寸、低功耗、低成本为核心理念，领先支持IMPINJ Gen2X增强性能，全面支持测温/LED等各类传感电子标签，支持一路邮票孔天线接口，是手持终端开发、读写器开发、RFID打印机开发、嵌入式系统集成的理想选择。

基于Impinj E310/E710/E510芯片深度开发，充分支持ISO18000-6C EPC CLASS1 G2标准电子标签。

工作频率840～960MHz，可按不同国家或地区调整。

支持广谱跳频(FHSS)或定频发射，支持RSSI功能。

输出功率5-27dBm可调，精度±1dB。

读取距离超12米（外接8dBiL天线，标签E41）。

峰值标签询查速度：E710芯片1000张/秒、E510芯片600张/秒、E310芯片350张/秒。

电子标签缓存容量1000张@96bit EPC或750张@128bits EPC。

支持EPC和TID两种防冲突模式，11种链路模式适配不同场景，三种智能盘存模式精准适配高密度快速读取到远距离弱信号捕捉的复杂场景。

支持应答模式和自动实时询查模式。

电源电压：DC5V（极限5.5V），宽电压+3.6V ~ +5.5V设计

工作电流：0.3A（最大0.6A）

工作温度：-20°C ~ +65°C

存储温度：-40°C ~ +85°C

工作湿度：<95% @ 25°C（无凝露）

应用案例：超高频微小型RFID读写器模块UR3113应用案例

1：VCC电源

2：GND地

3：EN使能（高有效）

4：GPO2通用输出2（3.0V）

5：GPI1通用输入1（3.3V电平）

6：GPI2通用输入2（3.3V电平）

7：RXD串行通讯输入（3.3V电平）

8：TXD串行通讯输出（3.3V电平）

9：RST模块复位端（低有效）

10：GPO1通用输出1（3.0V）

11：GND地

12：ANT天线

13-14：GND地

15-18：NC保留

19：VOUT 3.0V输出（20mA）

20：GND地

4路GPIO接口（2输入2输出），支持RS232串行通讯接口（3.3V TTL电平）。邮票孔天线接口设计，支持天线自动微调谐和天线失效检测，接收灵敏度-87dBm（E710）/-81dBm（E510）/-74dBm（E310）。外置散热片空气冷却散热，稳定性高。

提供C语言指令集、C#与JAVA等语言演示软件及源代码、C#与VB与JAVA等语言DLL库及说明文档。支持个性化固件升级。

手持终端开发、RFID打印机开发、读写器开发、嵌入式系统开发、传感电子标签应用等需要微小型RFID读写器模块系统集成领域。
