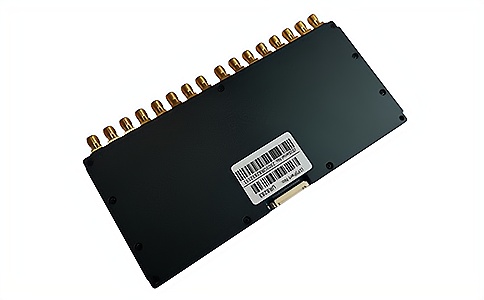

UR3183十六天线智能柜RFID模块-超密集识别方案

UR3183是专为智能柜场景打造的高密度RFID读写器核心模块。搭载IMPINJ最新E系列引擎，支持Gen2X功能，16路SMA天线接口构建全方位射频覆盖网络，彻底消除识别盲区。从档案智能柜到耗材智能柜，从智能药品柜到智能货架，从工具智能柜到复杂嵌入式系统，UR3183以超20米读距与350张/秒处理速度，重新定义密集电子标签管理标准。

基于Impinj E310芯片深度开发，领先支持IMPINJ Gen2X增强性能。

工作频率840～960MHz全球适配，

输出功率5-33dBm可调，精度±1dB。

外接8dBiL天线时读距超12米，最大读取距离突破20米。

接收灵敏度<-74dBm，支持信号RSSI值检测。

充分支持ISO18000-6C EPC CLASS1 G2标准电子标签，全面兼容测温/LED等各类传感标签。

峰值询查速度超350张/秒，

缓存容量1000张@96bit EPC或750张@128bits EPC。

支持EPC与TID双防冲突模式，11种链路模式与三种智能盘存模式精准匹配各类复杂场景。

应用案例：开放式医疗耗材货架和高值医疗耗材柜

型号：UR3183
尺寸：173mm×88mm×8mm
重量：200g
供电：DC5V（极限6V），宽电压+4.5V~+5.5V低功耗设计
功耗：1.5A（峰值1.65A）
温湿度：工作-20°C~+55°C，存储-20°C~+85°C，湿度<95%无凝露

底面焊盘接口：
1-2：GND地
3-4：VCC电源
5：GPO1通用输出口1（3.3V TTL）
6：GPO2通用输出口2（3.3V TTL）
7：GPI1通用输入口1（3.3V TTL）
8：BUZZER蜂鸣器输出（高电平有效，已驱动）
9：RXD串行数据输入
10：TXD串行数据输出
11-12：Reserved保留
13：GPI2通用输入口2（3.3V TTL）
14：EN使能端（高有效，可选内部10k上拉）
15：RS485_CTRL方向控制

4路GPIO（2入2出），RS232串口（3.3V TTL）。16路SMA天线接口支持独立功率配置，具备天线自动微调谐与失效检测功能。外置散热片空气冷却，保障长期稳定运行。

提供C语言指令集、C#/Delphi/JAVA多语言Demo及源码、C#/VB/JAVA库文件及说明文档。支持固件个性化升级，快速集成至各类RFID读写器与嵌入式系统。
