核心平台架构

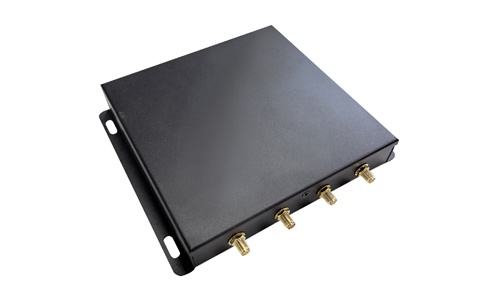

RFID读写器 UR8158基于IMPINJ(英频杰)E710高性能引擎平台深度开发，领先支持IMPINJ Gen2X增强性能。该芯片平台赋予设备极致多标签处理能力，峰值电子标签询查速度突破1000张/秒。
Gen2X性能突破
充分支持ISO18000-6C EPC CLASS1 G2标准电子标签。工作频率840～960MHz，可按不同国家或地区调整。支持广谱跳频(FHSS)或定频发射，支持RSSI功能。输出功率达33dBm可调，每路天线可单独配置功率。读取距离超12米（外接8dBiL天线，标签E41），最大读取距离0-45米（依据电子标签和天线参数）。
支持EPC和TID两种防冲突模式，电子标签缓存区1000张@96bit EPC。11种链路模式适配不同场景，三种智能盘存模式精准适配高密度快速读取到远距离弱信号捕捉的复杂场景。
天线与接口配置
4路外接SMA高增益高隔离天线接口（另有8口、16口选择），支持天线自动微调谐和天线失效检测。支持应答模式和自动实时询查模式。两路开关量输入，两路继电器输出。
通讯接口：RS232、RJ45（TCPIP），可订制蓝牙、WIFI。低功耗设计，单+9V电源供电，可订制POE供电。
相关应用案例：RFID读写器在医疗耗材管理中的应用
物理规格
型号：UR8158
尺寸：165×145×26mm（孔位中心点：152.6mm×105mm，5mm×10mm腰孔）
电气参数
电源电压：DC9V，宽电压9-24V
工作电流：0.5A（最大1.2A）
工作温度：-20°C ~ +55°C
存储温度：-20°C ~ +85°C
工作湿度：<95% @ 25°C（无凝露）
DB9接口定义
1：NC保留
2：TXD串行通讯数据输出
3：RXD串行通讯数据输入
4：NC保留
5：GND信号地
6-9：NC保留
GPIO接口定义
1：Input1 1-开关量输入1
2：Input1 1+开关量输入1
3：Input2 2-开关量输入2
4：Input2 2+开关量输入2
5：NO1继电器1常开端
6：CM1继电器1公共端
7：NO2继电器2常开端
8：CM2继电器2公共端
网络接口：10M/100M自适应以太网
相关应用案例：RFID读写器在智能工具车中的应用案例
射频参数
接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
工作频率：860~868MHz/902～928MHz（可按地区调整）
输出功率：0-33dBm，精度±1dB
接收灵敏度：<-85dBm
天线连接保护：支持天线自动微调谐和天线失效检测
标签信号检测：支持信号RSSI值检测
标签盘点峰值：>1000张/秒
开发支持
提供C语言指令集、C#与JAVA等语言演示软件及源代码、C#与VB与JAVA等语言DLL库及说明文档。支持个性化固件升级。
应用场景
仓储物流管理、医疗耗材/试剂/工具/图书/档案智能柜、智能货架、设备资产监管、智慧门店、会展签到、车辆及生产过程控制等RFID读写器系统。
