您现在的位置是:首 页 > 产品中心 > 超高频读写器
RFID超高频UHF微型模块
RFID产品型号众多,用途各异,参数不定期升级,建议联系我们的销售顾问获取合适的产品选型方案。

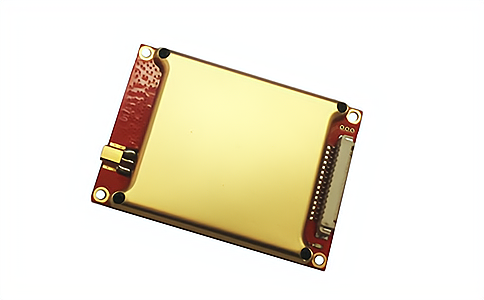

RFID超高频UHF微型模块


超高频模块介绍

RFID超高频UHF手持机微型模块UR6213是一款高性能的嵌入式UHF超高频电子标签读写模块,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议,广泛应用于手持终端开发、超高频工业平板电脑开发、读写器开发、嵌入式系统开发、智能书架、智能文件柜、智能工具柜、漂流书柜、共享书柜、微型图书馆等多种无线射频识别(RFID)系统。

RFID应用于服装智慧门店试衣魔镜

应用案例:RFID超高频R2000模块应用于服装智慧门店试衣魔镜

超高频模块RFID特性

支持协议:EPC C1G2(ISO18000-6C)、ISO18000-6B;

工作频率:865~868MHz/902~928MHz(可以按不同国家或地区要求调整);

二次开发:提供C# delphi 演示软件以及源代码和提供C# VB 库以及库说明;

读取距离:>12m(外接8dBiL天线,标签E41);

跳频方式:以广谱跳频(FHSS)或定频发射方式工作;

读取速度:峰值标签询查速度>700张;

标签缓存:600张@最长128bitsEPC或180张@最长496bitsEPC;

工作模式:支持应答模式和自动实时询查模式;

天线接口:1路MMCX-J型天线接口

RFID应用于智慧门店服装促销终端

应用案例:RFID超高频R2000模块应用于智慧门店服装促销终端

超高频模块接口参数

序号符号描述

1VCC电源

2VCC

3GND地

4GND

5EN(USB_5VSENSE)使能端(USB检测管脚)高电平有效,内部通过1M电阻上拉至+5V

6nRST外部强制复位输入,低电平有效,内部通过10k电阻上拉至+3.3V

7保留

8保留

9USB-DMUSB数据负信号线

10USB-DPUSB数据正信号线

11GPO2通用输出口(3.3VTTL电平)

12GPO1通用输出口(3.3VTTL电平)

13STA标签检测状态指示

14TXD串行通讯数据输出端

15RXD串行通讯数据输入端

RFID应用于智能工具箱

应用案例:RFID超高频R2000模块应用于智能工具箱

超高频模块开发参数

指令集:提供C语言指令集;

Demo:提供C# delphi 演示软件以及源代码;

Dll库:提供C# VB 库以及库说明;

固件升级:支持个性化的固件升级;

手机端操作:支持手机端的现场设备检查诊断(选配);

RFID应用于智能工具箱

应用案例:RFID超高频R2000模块应用于自助借还书机

超高频模块射频参数

接口协议:EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B;

工作频率:860~868MHz/902~928MHz(可以按不同国家或地区要求调整);

输出功率:0-30 dbm;

输出功率精度:+/- 1dB;

接收灵敏度:< -85 dBm;

天线连接保护:支持天线自动微调谐和天线失效检测;

标签信号检测:支持信号RSSI值检测;

RFID应用于手术器械管理

应用案例:RFID超高频R2000模块应用于手术器械管理

超高频模块读取参数

标签缓存:标签缓存容量:600张@最长128bitsEPC或180张@最长496bitsEPC;

标签盘点峰值:峰值标签询查速度>500张;

读取距离:0-15米 依据标签和天线不同参数和性能。

RFID应用于服装管理标签绑定

应用案例:RFID超高频R2000模块应用于服装管理标签绑定

超高频模块物理特性

尺寸:69mmx43mmx10.5mm

重量:100g

工作湿度:< 95% @ 25 °C 无凝露

工作温度:20 °C  -  + 55  °C

存储温度:20 °C  -  + 85  °C

电特性

电源电压:DC5V,极限5.25V

工作电流:0.8A 最大1.5A

安装孔位以及更多详细参数请查阅下方链接PDF文档
