您现在的位置是:首 页 > 产品中心 > 超高频读写器
RFID超高频IMPINJ R2000芯片模块
RFID产品型号众多,用途各异,建议联系我们的销售顾问获取合适的产品选型方案。

RFID超高频IMPINJ R2000芯片模块


R2000超高频模块简介

RFID超高频模块UR6253,是基于IMPINJ R2000芯片深度开发的嵌入式UHF超高频模块,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议,可选配支持国标GB29768协议,军标GJB7377.1A-2011/2018协议;可选配支持无源测温,冷链测温;工作频率902~928MHz,广泛应用于读写器开发、嵌入式系统开发、新零售、智能工具管理、智能书柜、智能文件柜、共享图书、微型图书馆、智能展示柜及无人零售店等多种无线射频识别(RFID)系统。

RFID应用于智能工具车

应用案例:RFID超高频模块UR6253应用于智能工具车

R2000超高频模块特性

支持协议:EPC C1G2(ISO18000-6C)、ISO18000-6B;

可选配支持国标GB29768协议,军标GJB7377.1A-2011/2018协议
可选配支持无源测温,冷链测温;

工作频率:902~928MHz(可以按不同国家或地区要求调整);

二次开发:提供C# delphi 演示软件以及源代码和提供C# VB 库以及库说明;

读取距离:>12m(外接8dBiL天线,标签E41);

跳频方式:以广谱跳频(FHSS)或定频发射方式工作;

读取速度:峰值标签询查速度>800张;

标签缓存:600张@最长128bitsEPC或180张@最长496bitsEPC;

工作方式:支持应答模式和自动实时询查模式;

天线接口:4路MMCX-J型天线接口

RFID应用于自助借还书机

应用案例:RFID超高频模块UR6253应用于自助借还书机

R2000超高频模块接口参数

序号符号描述

1VCC电源

2VCC

3GND地

4GND

5EN(USB_5VSENSE)使能端(USB检测管脚)高电平有效,内部通过1M电阻上拉至+5V

6nRST外部强制复位输入,低电平有效,内部通过10k电阻上拉至+3.3V

7保留

8保留

9USB-DMUSB数据负信号线

10USB-DPUSB数据正信号线

11GPO2通用输出口(3.3VTTL电平)

12GPO1通用输出口(3.3VTTL电平)

13STA标签检测状态指示

14TXD串行通讯数据输出端

15RXD串行通讯数据输入端


RFID智能工具柜演示视频

R2000超高频模块开发参数

指令集:提供C语言指令集;

Demo:提供C# delphi 演示软件以及源代码;

Dll库:提供C# VB 库以及库说明;

固件升级:支持个性化的固件升级;

手机端操作:支持手机端的现场设备检查诊断(选配);

RFID应用于工具柜管理

应用案例:RFID超高频模块UR6253应用于自助工具柜管理

R2000超高频模块射频参数

接口协议:EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B;

工作频率:860~868MHz/902~928MHz(可以按不同国家或地区要求调整);

输出功率:0-30 dbm;

输出功率精度:+/- 1dB;

接收灵敏度:< -85 dBm;

天线连接保护:支持天线自动微调谐和天线失效检测;

标签信号检测:支持信号RSSI值检测;

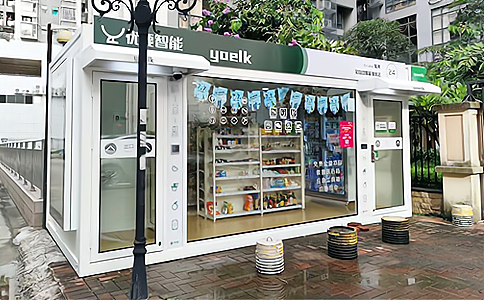

RFID应用于无人零售店

应用案例:RFID超高频模块UR6253应用于无人零售店

R2000超高频模块读取参数

标签缓存:标签缓存容量:600张@最长128bitsEPC或180张@最长496bitsEPC;

标签盘点峰值:峰值标签询查速度>500张;

读取距离:0-15米 依据标签和天线不同参数和性能。

R2000超高频模块物理特性

尺寸:67.5mmx51mmx7.9mm

重量:42g

工作湿度:< 95% @ 25 °C 无凝露

工作温度:20 °C  -  + 55  °C

存储温度:20 °C  -  + 85  °C

电特性

电源电压:DC5V,极限5.25V

工作电流:0.8A 最大1.5A

安装孔位以及更多详细参数请查阅下方链接PDF文档

RFID应用于医疗耗材柜

应用案例:RFID超高频模块UR6253应用于医疗耗材柜

R2000超高频模块相关RFID设备简介

RFID国标军标多用途手持机MT3,采用八核高性能处理器,结合安卓Android 9.0(不定期升级)操作系统,配合条码(一维或二维),RFID高频(13.56MHz),ISO15693读卡距离可达30cm,超高频(902-928MHz高性能基于IMPINJ R2000芯片深度开发)模块,标准识别距离可达20米,可支持国标GB29768协议,军标GJB7377.1A-2011/2018协议,支持无源测温,冷链测温,WIFI 2.4G/5G双频,4G全网通,GPS。可广泛应用于机要档案管理、设备巡检、固定资产管理、医疗护理、防伪溯源、产品质检、仓储管理、移动作业等多种无线射频识别(RFID)系统。

RFID国标军标多用途手持机MT3

RFID国标军标多用途手持机MT3

RFID智能工具柜UZ02,是上海营信针对高端制造、能源企业、各类应急作业点、各类检修厂等行业开发的智能工器具管理柜,采用安卓6.0以上系统,结合基于R2000芯片深度开发的超高频读写器UR6286,以及智能锁控系统,针对智能柜金属环境开发的高性能天线UA1313以及针对工具管理开发的UT8137电子标签,对各类作业工具、测量仪器、安全帽、防护服、保护手套等工器具进行无人值守智能化管理。通过APP在领用归还时控制超高频读写器盘点装有工具标签的工器具,显示借还清单以及库存清单,并采用刷卡、刷身份证或刷二维码识别对借还人进行权限管理。

RFID智能工具柜UZ02

RFID智能工具柜UZ02

RFID高频智能货架HZHJ,针对需要严密监管的重要物品比如:试剂,样品,医疗耗材,非金属的产品、配件、物料箱等行业开发。采用13.56MHz高频ISO/IEC15693协议读写器HR7768,精确定位物品到每一层,智能货架无需屏蔽信号,货架外无识别区,结合后台管理系统,可以实时查看货架上物品信息,也可以根据客户要求定制各类统计报表。结合身份识别技术可以确定领用以及物品放置人员信息。

RFID智能货架

RFID智能货架

RFID超高频智能柜多端口读写器UR6286是一款高性能基于IMPINJ R2000芯片深度开发的嵌入式UHF超高频电子标签读写器,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议,峰值标签询查速度>800张,广泛应用于新零售智能柜、智能工具柜、医疗耗材柜、共享图书、固定资产管理、档案管理、嵌入式系统开发、物流管理等多种无线射频识别(RFID)系统。

RFID超高频智能柜多端口读写器UR6286

RFID超高频智能柜多端口读写器UR6286

RFID超高频称重管理一体式机读写器UR5206是一款高性能的UHF超高频电子标签读写器,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议,支持RS232、RS485、韦根等多种用户接口,广泛应用于停车场管理、矿车称重管理、车辆识别系统、不停车收费、自动分拣线识别、物流管理、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

RFID超高频UHF网络接口读写器UR5208

RFID超高频电子标签读写器UR5206

RFID超高频分体式电子标签读写器UR6258是基于IMPINJ R2000芯片深度开发的一款高性能的UHF超高频电子标签读写器,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议,支持RS232、RJ45(TCPIP)等多种通讯接口,4个外接TNC天线接口,广泛应用于进出仓储管理、图书管理、称重管理、物流分拣、智能工具柜、医疗耗材柜、智能交通、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

RFID超高频分体式电子标签读写器UR6258

RFID超高频分体式电子标签读写器UR6258

RFID超高频UHF圆极化天线UA2626是一款高性能的电子标签读写器天线,工作频率902-928MHz,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议。可广泛应用于仓储进出库管理、RFID工具管理、智能书架、智能文件柜、漂流书柜、档案管理、物流分拣、证照管理车辆管理、智能称重共享书柜、微型图书馆、分布式图书馆、、门禁考勤、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

RFID超高频UHF圆极化天线UA2626

RFID超高频UHF圆极化天线UA2626

RFID超高频安卓手持PDA数据采集器是一款4核带安卓Android 7.0(不定期升级)系统手持终端, 可选配配条码(一维或二维),RFID低频(125KHz),高频(13.56MHz),超高频(902-928MHz高性能基于IMPINJ R2000(或R500)芯片深度开发)超高频模块,结合3.5英寸IPS电容多点触控屏,可选配功能丰富的数据采集模块。可广泛应用于RFID固定资产、仓储管理、交通物流、金融保险、制造业、零售业、能源化工业、电力行业、设备巡检、资产管理、医疗护理、防伪溯源、产品质检、水电抄表、服装订货、移动销售等多种无线射频识别(RFID)系统。

RFID超高频安卓手持PDA数据采集器

RFID超高频安卓手持PDA数据采集器MT7

RFID超高频(UHF)抗金属陶瓷卡车辆管理标签UT5867,标签天线采用镀银天线,芯片焊接在天线上并用环氧树脂灌封保护,结合采用具有非常好的介电常数的陶瓷材质封装,金属表面应用具备优良的读取效果,同时陶瓷集采具有良好的防拆性能,标签用优质3M胶粘贴在标的物上便不易拆除,暴力拆除,将会破坏标签天线,损坏标签,从而使标签失去工作能力而达到标签的防转移功能。而在非金属表面,也超越同类产品的读取距离和使用性能。此产品适用于车辆管理、环卫车辆管理、产品部件跟踪、石油、天然气管道巡查、资产管理及高压容器的无线射频识别管理等场合。

RFID超高频(UHF)抗金属陶瓷卡车辆管理标签UT5867

RFID超高频(UHF)抗金属陶瓷卡车辆管理标签UT5867
