详细的RFID模块技术

发布时间:2021-5-21 10:33:54

        RFID技术是一种非接触式自动识别技术。 RFID模块也称为射频识别模块,是一种用于RFID读写射频的中间件,具有功耗低、灵敏度高、体积小、读取速度快、性能稳定、抗干扰功能强等特点,RFID模块厂家推出的高频/超高频模块、R2000模块等可以直接嵌入高频/超高频读写器、RFID手持终端、台式发卡器和固定式设备等阅读器终端。

RFID超高频智能柜多端口读写器

        为了适应多种应用,RFID读写模块采用天线分离设计,不仅可以连接不同尺寸的天线,而且内置不同的阅读器,极大地提高了产品的应用范围。同时,RFID模块的低功耗设计延长了产品的使用时间和使用寿命,使其适用于仓库和物流领域的库存,并大大提高了工作效率。使用RFID读/写模块不仅可以缩短从研发到生产并发布读写器产品的时间,而且还可以避免研发风险,降低开发成本并增加使用系统集成商和解决方案的价值。

  RFID模块技术的应用
(1)公路收费与智能交通系统
车辆高速通过收费站时自动完成收费,解决了交通运输的瓶颈问题,加快了车辆的通行速度,避免拥堵。

(2)生产自动化与过程控制
在大型工厂的自动装配线中,使用RFID技术可以实现物料跟踪以及对生产过程的自动控制和监视,从而提高生产效率,改进生产方法并降低成本。

RFID智能工业产线

相关解决方案:RFID智能工业产线

(3)车辆自动识别和防盗
通过构建采用射频识别技术的自动车号识别系统,不仅可以实现车辆自动跟踪管理,而且可以实时掌握车辆的行驶状况,并可以防止车辆被盗,如若车辆在丢失的情况下,可以有效地找到丢失的车辆。

(4)电子票
射频识别系统,尤其是非接触式IC卡(电子标签),在公共交通中具有最大的潜力。使用电子标签作为电子机票的优势在于它易于使用,缩短了交易时间并节省了成本。


(5)货物跟踪管理与监控
射频识别技术为货物跟踪管理和监视提供了方便,快速和准确的自动化技术手段。
以射频识别技术为核心的自动集装箱识别已成为世界上最大的货物跟踪管理应用程序。集装箱配备有电子标签,可以记录集装箱的位置,物品类别,数量和其他数据,而射频识别技术可以帮助确定集装箱在货场中的确切位置。该系统还可以识别未经授权的集装箱移动,从而有助于管理和安全。


(6)仓储,配送等物流环节
使用射频识别系统进行智能仓库货物管理,有效解决仓库货物物流有关的信息管理,监视并实时了解库存的情况并自动确定货物的位置。

RFID仓库实时监控

RFID超高频读写器UR6286应用于仓库实时监控

(7)邮件和包裹自动分拣系统
射频识别技术已成功应用于具有非接触式和不可见数据传输特性的自动邮件分拣系统,并且在发送包裹时可以忽略包裹的方向。另外,当多个目标同时进入识别区域时,可以同时识别它们,大大提高了货物分拣能力和处理速度。另外,电子标签可以记录包裹的所有特征数据,因此对提高快递员分类的准确性更为有帮助。

(8)动物追踪与管理
射频识别技术可用于动物追踪和管理。例如牲畜,监视动物健康并为现代农场管理提供可靠的技术手段。在大型农场中,RFID技术可用于设置育种文件,疫苗文件等,从而在保护食品安全的同时实现高效,自动化的牲畜管理。
在动物跟踪和管理方面,许多发达国家使用射频识别技术来识别个体牲畜,以有效跟踪感染者,并在大规模牲畜疾病暴发时隔离和控制未感染者。

(9)安全访问
将来,可以将电子标签应用于访问控制安全系统,并且一张卡可以用于多种目的,例如工作许可证,访问许可证,停车许可证,酒店住宿许可证,旅行护照。使用电子标签可以有效地识别员工,执行安全管理和有效计费,简化访问程序,提高工作效率并有效地实施安全保护。系统会自动识别人员何时进入或离开,并在非法进入或离开时发出警报。为了增强安全性,可以结合其他识别方法将指纹,掌纹或面部特征存储在电子标签上。

RFID超高频IMPINJ R2000芯片模块



(十)防伪
防伪是世界范围的头疼事,射频识别技术在防伪领域的应用具有独特的技术优势,电子标签的价格相对便宜,但芯片制造需要昂贵的工厂,可以防止伪造。电子标签本身具有存储器,可存储和修改与产品有关的数据以验证其真实性。使用此技术,无需更改变数据管理系统,它与使用唯一产品标识号的数据库系统完全兼容。

RFID医疗耗材柜

RFID超高频读写器UR6286应用于医疗耗材柜


相关RFID产品介绍:

RFID超高频UHF微型模块

RFID超高频UHF微型模块

RFID超高频UHF手持机微型模块UR6213是一款高性能的嵌入式UHF超高频电子标签读写模块,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议,广泛应用于手持终端开发、超高频工业平板电脑开发、读写器开发、嵌入式系统开发、智能书架、智能文件柜、智能工具柜、漂流书柜、共享书柜、微型图书馆等多种无线射频识别(RFID)系统。

RFID应用于服装智慧门店试衣魔镜

应用案例:RFID超高频R2000模块应用于服装智慧门店试衣魔镜

RFID特性

支持协议:EPC C1G2(ISO18000-6C)、ISO18000-6B;

工作频率:865~868MHz/902~928MHz(可以按不同国家或地区要求调整);

二次开发:提供C# delphi 演示软件以及源代码和提供C# VB 库以及库说明;

读取距离:>9m(外接6dBiL天线,标签E41);

跳频方式:以广谱跳频(FHSS)或定频发射方式工作;

读取速度:峰值标签询查速度>700张;

标签缓存:600张@最长128bitsEPC或180张@最长496bitsEPC;

工作模式:支持应答模式和自动实时询查模式;

天线接口:1路MMCX-J型天线接口

RFID应用于智慧门店服装促销终端

应用案例:RFID超高频R2000模块应用于智慧门店服装促销终端

接口参数

序号符号描述

1VCC电源

2VCC

3GND地

4GND

5EN(USB_5VSENSE)使能端(USB检测管脚)高电平有效,内部通过1M电阻上拉至+5V

6nRST外部强制复位输入,低电平有效,内部通过10k电阻上拉至+3.3V

7保留

8保留

9USB-DMUSB数据负信号线

10USB-DPUSB数据正信号线

11GPO2通用输出口(3.3VTTL电平)

12GPO1通用输出口(3.3VTTL电平)

13STA标签检测状态指示

14TXD串行通讯数据输出端

15RXD串行通讯数据输入端

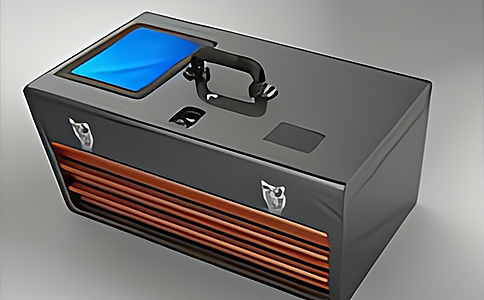

RFID应用于智能工具箱

应用案例:RFID超高频R2000模块应用于智能工具箱

开发参数

指令集:提供C语言指令集;

Demo:提供C# delphi 演示软件以及源代码;

Dll库:提供C# VB 库以及库说明;

固件升级:支持个性化的固件升级;

手机端操作:支持手机端的现场设备检查诊断(选配);

RFID应用于智能工具箱

应用案例:RFID超高频R2000模块应用于自助借还书机

射频参数

接口协议:EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B;

工作频率:860~868MHz/902~928MHz(可以按不同国家或地区要求调整);

输出功率:0-30 dbm;

输出功率精度:+/- 1dB;

接收灵敏度:< -85 dBm;

天线连接保护:支持天线自动微调谐和天线失效检测;

标签信号检测:支持信号RSSI值检测;

RFID应用于手术器械管理

应用案例:RFID超高频R2000模块应用于手术器械管理

读取参数

标签缓存:标签缓存容量:600张@最长128bitsEPC或180张@最长496bitsEPC;

标签盘点峰值:峰值标签询查速度>500张;

读取距离:0-15米 依据标签和天线不同参数和性能。

RFID应用于服装管理标签绑定

应用案例:RFID超高频R2000模块应用于服装管理标签绑定

RFID联系方式

请继续浏览相关产品与解决方案,或点击右边下载: RFID读写器和应用方案PDF电子版彩页
