RFID高频HF（13.56MHz）智能书架天线调谐板HA82XX

RFID高频HF天线调谐板HA82XX，是我司针对智能书架、智能耗材柜开发的高性能天线调谐板，主要应用于天线立式摆放场合，可根据客户现场环境和客户要求尺寸调制13.56MHz标准频率天线，结合我司数字信号系列读写器已大规模应用于图书馆智能书架、智能档案管理、新零售无人售货柜、重要票证管理、试管试剂管理、漂流书柜、药品寄售柜、商品定位、娱乐行业机要文件管理、流利架、珠宝管理、自助洗衣服务等RFID系统应用领域。

智能书架天线调谐板功能特点

支持ISO/IEC15693、ISO18000-3协议读写器和电子标签；
可支持达至5W射频功率；
驻波比：<1.1；
单天线感应距离可达30cm（天线线圈20*26cm，读写器功率5W，50x50mm图书标签）；
同轴线缆MCX接口；
注意：此天线调谐板必须结合我司HR77XX系列读写器和HA70XX功分板使用。

智能书架天线调谐板物理特性

尺寸：82mmx21mmx9mm（非实际天线尺寸）；
净重：6g；
工作温度：-10~+50℃
贮藏温度：-25~+80℃

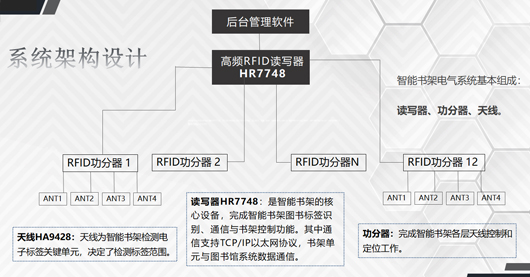

智能书架拓扑图

智能书架天线调谐板更新代产品介绍：

RFID智能档案柜/文件柜高频天线HA2621，针对高频袋装档案，文件立式管理开发，采用一体式注塑外壳，乳白色外观方便和周围环境融为一体，背板螺丝安装方便集成到智能档案柜中，针对金属柜体开发的天线调谐板，适应各类金属环境，实现对高频标签的稳定读取，应用于智能档案柜、智能文件柜、保密档案管理、智能书架、票证管理、共享图书、微型图书馆、分布式图书馆等文件管理场合。

RFID智能档案柜/文件柜高频天线HA2621

智能书架天线调谐板配套使用方式：

RFID高频HF（13.56MHz）智能天线功分板HA70XX，是我司针对智能书架、智能耗材柜开发的高性能天线功分板，主要应用于多天线功率分配场合，可定制4或6路天线集中到一个读写器天线接口，结合我司数字信号系列读写器已大规模应用于图书馆智能书架、智能档案管理、重要票证管理、漂流书柜、药品寄售柜、流利架等RFID系统应用领域。。

RFID高频HF（13.56MHz）智能天线功分板HA70XX

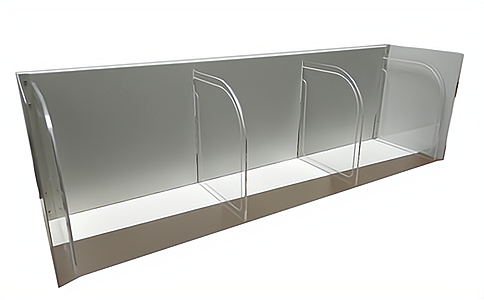

RFID智能书架/档案柜专用单元层天线HA9428，是我司针对智能文件管理设计的13.56MHz高性能的ISO/IEC 15693天线，主要由功分板（目前支持四口和六口）、天线调谐板、有机玻璃板、金属外壳组成，可以准确读取层叠摆放的图书档案标签（书籍厚度4mm以上），并且能精准控制天线识别范围，防止串读到书架外和上下层RFID电子标签。功分板可连接到我司一口，四口，八口，十二口，二十四口，三十二口数字信号读写器组合成不同层数的智能书柜，产品已大规模应用于图书馆智能书架、智能档案管理、重要票证管理、共享图书、漂流书柜、分布式图书馆等文件管理场合。

RFID智能书架/档案柜专用单元层天线HA9428

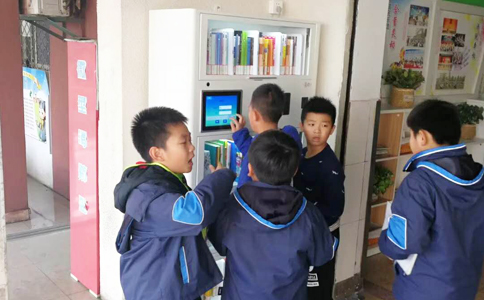

相关解决方案：RFID智能书架管理系统
